| 输入电压范围 |
0.9V ~ 6.0V
|
| 输出电压范围 |
1.8V ~ 5.5V (A型)
2.2V ~ 5.5V (D/G/J型)
|
| 工作频率 | 1.2MHz |
|
输出电流
|
710mA @VOUT=5.0V, VIN=3.3V
420mA @VOUT=3.3V, VIN=1.8V
|
|
控制方式
|
PWM |
|
快速瞬态响应
|
120mV@VOUT=3.3V, VIN=1.8V, fOSC=1.2MHz
IOUT=1mA→200mA (tr=5μs) |
| 保护功能 |
热关断
电流限制
积分闩锁 (D/J型)
短路保护 (D/J型)
UVLO ( G/J型)
|
| 功能 |
软启动
负载关断
CL 自动放电
|
| 输出电容 | 陶瓷电容 |
| 工作温度范围 | -40℃ ~ 105℃ |
| 适应环保要求 | 与EU RoHS规格对应、无铅 |
产品介绍

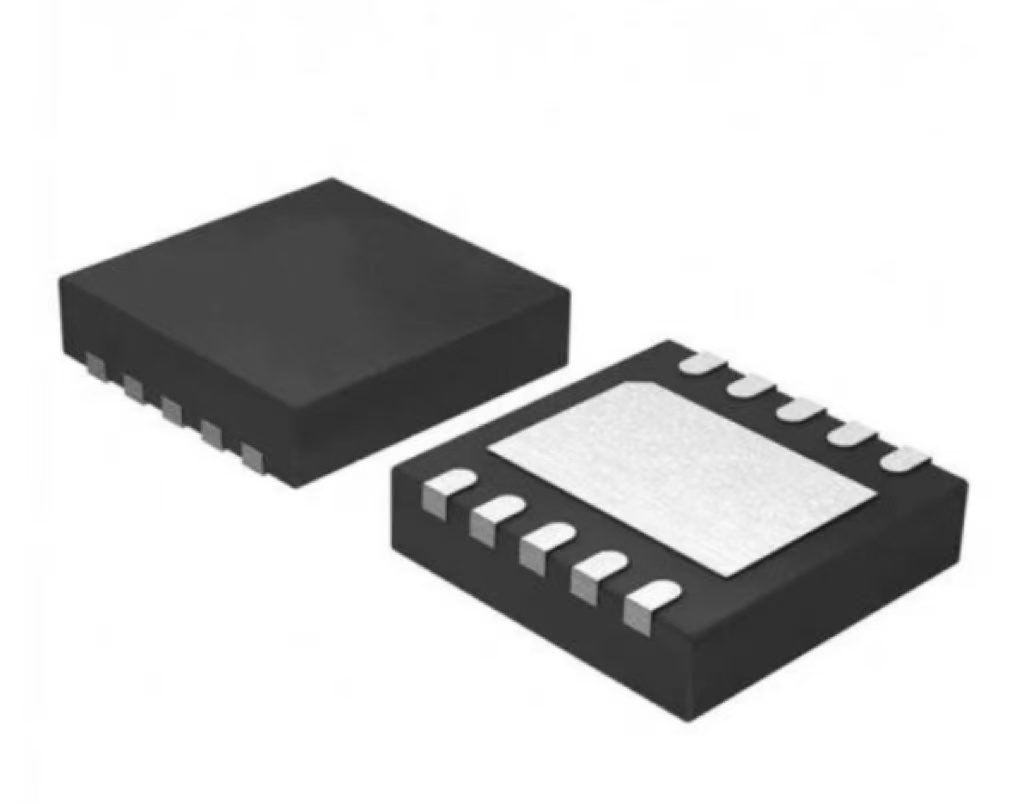

XCL104系列是一款线圈集成升压同步DC/DC转换器，内置0.17Ω N沟道驱动FET和0.23Ω P沟道同步开关FET。输入电压从0.9V开始，可用于单节碱性电池或镍氢电池的设备。XCL104 输出电压可在1.8V至5.5V范围内以0.1V间隔设置。XCL104在待机模式下，CL放电功能可高速降低输出电压，以防止输出设备发生故障。G/J型UVLO功能可以在电池电压过低时停止IC工作，减少碱性电池的漏电。UVLO解除电压为 1.6V
