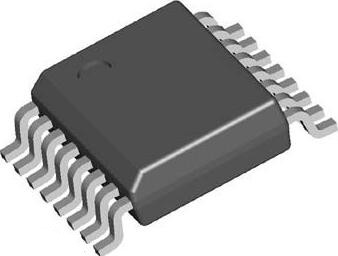

BL0930集成电路是电子式电度表的核心计量芯片，BL0930在设计上采用了过采样和数字信号处理技术,从而大大地提高了芯片的测量准确度,同时,在AD 转换后的数据均由数字电路进行运算和处理保证了芯片的长期稳定性。基于此芯片设计的电子式电度表具有外国电路简单、精度高、稳定性好等特点，适用于单相两线电力用户的电能计量。BL0930对正，反向有功功率均可测量,且可将反向有功功率转换成与正向有功功率方向一致的脉冲输出,同时在芯片引脚(Pin12)上给出了反向用电指示。因此，用BL0930制成的电子式电度表具有很强的防窃电能力。BL0930具有两种不同频率的脉冲输出。Pin14输出以较高频率的脉冲,用于较验和计算机数据处理，而Pin15和Pinl6输出一组较低频率的脉冲,用于直接驱动步进电机，以推动计度器进行电量累积。在BL0930中充分考虑到兼顾电度表潜动和起动性能的不同要求,采用了合理的数字化的防潜动阀值设计,在保证可靠地防止潜动的前提下,使起动电流远低干标准要求
BL0930特征：
BL0930特征：
- 高精度，在输入动态工作范围(500:1)内，非线性测量误差小于 0.1%
- 校表过程中高稳定性,输出频率波动小于0.1%精确测量正、负两个方向的有功功率，且以同一方向计算电能
- 慢速输出脉冲能直接驱动电机工作，快速输出脉冲可用于计算机数据处理
- 防窃电功能，逻辑输出脚REVP用于显示反向用电或者错误用电状况
- 芯片上有电压检测电路，检测掉电状况
- 具有防潜动功能
- 芯片上带参考电压源 2.5V±8%(温度系数典型值 30ppm/℃ )，也可以使用外部电压源
- 芯片上带晶振时钟(芯片内置晶振)
- 单工作电源 5V
- 低功耗 15mW(典型值)
- 采用 0.35um CMOS 工艺，批量的一致性和产癍品可靠性得到进一步提高。
